（1）檢查接觸器KM1是否吸合，如果接觸器KM1不吸合，首先觀察電源指示是否亮，若電源指示亮，然后檢查KM3是不能吸合，若KM3能吸合則說明KM1和KM3的公共電路總部分（1-2-3-4）正常，故障范圍在4-5-6-0內，若KM3也不能吸合，則要檢查FU3有沒有熔斷，熱繼電器FR1、FR2是否動作，控制變壓的輸出電壓是否正常，線路1-2-3-4之間有沒有開路的地方。

（2）若KM1能吸合，則判斷故障在主電路上

KM1能吸合，說明U、V相正常（若U、V相不正常，控制變壓器輸出就不正常，則KM1無法正常吸合），測量U、W之間和V、W之間有無380V電壓，沒有，則可能是FU1的W相熔斷或連線開路。

當按下啟動按鈕SB2后，主軸電動機能夠啟動，但松開SB2后，主軸電機也隨之停止，造成這種故障的原因是KM1的自鎖觸點（5-6）接觸不良或連線松動脫落。

這種故障原因主要是由于熱線電器動作造成，原因可能是三相電源不平衡；電源電壓過低，負載過重等。

首先檢查主軸電機能否起動，如果主軸電機能夠起動，則有可能是SB3，接觸不良或?qū)Ь€松動脫落造成電路4-8間電路不通。

?

?

?

?

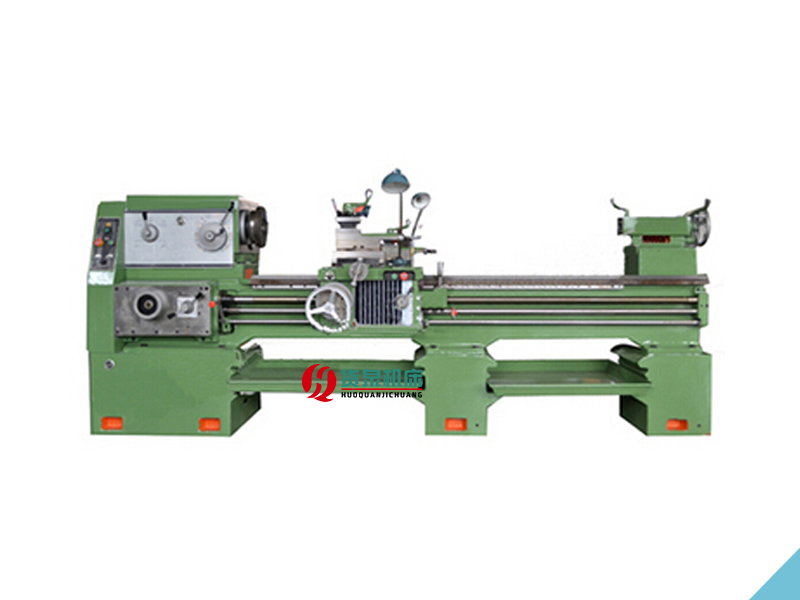

? ? CA6140型普通車間床結構如圖2-2所示，主要由床身，主軸箱，進給箱，溜板箱，刀架，絲杠，光杠，尾架等部分組成。

? ? 車床的運動形式有切削運動和輔助運動，切削運動包括工件的旋轉動（主運動）和刀具的直線進給運動（進給運動），除此之外的其它運動皆為輔助運動。

（1）主運動

? ? 是指主軸通過卡盤帶動工件旋轉，主軸的旋軸是由主軸電機經傳動機構拖動、根據工件材料性質、車刀材料及幾何形狀、工件直徑、加工方式及冷卻條件的不同，要求主軸有不同的切削速度，另外，為了加工螺絲，還要求主軸能夠正反轉。

? ?主軸的變速是由主軸電動機經V帶傳遞到主軸變速箱實現的，CA6140普通車床的主軸正轉速度有24種（10～1400r/min），反轉速度有12種（14～1580r/min）。

（2）進給運動

? ? 車床的進給運動是刀架帶動刀具縱向或橫向直線運動，溜板箱把絲杠或光杠的轉動傳遞給刀架部分，變換溜板箱外的手柄位置，經刀架部分使車刀做縱向或橫向進給。刀架的進給運動也是由主軸電機拖幼的，其運動方式有手動和自動兩種。

（3）輔助運動

? ? ?指刀架的快速移動、尾座的移動以及工件的夾緊與放松等。

（1）主軸電機一般選用三相籠型異步電動機。為滿足螺絲加工要求，主運動和進給運動采用同一臺電機拖動，為滿足調速要求，只用機械調速，不進行電氣調速。

（2）主軸要能夠正反轉，以滿足螺絲加工要求。

（3）主軸電機的啟動、停止采用按鈕操作。

（4）溜板箱的快速移動，應由單獨的快速移動電動機來拖動并采用點動控制。

（5）為防止切削過程中刀具和工件溫度過高，需要用切削液進行冷卻，因此要配有冷卻泵。

（6）電路必須有過載、短路、欠壓、失壓保護。

（1）主軸電動機控制

主電路中的M1為主軸電動機，按下啟動按鈕SB2、KM1得電吸合，輔助觸點KM1（5-6）閉合自鎖，KM1主觸頭閉合，主軸電機M1啟動，同時輔助觸點KM1（7-9）閉合，為冷卻泵起動作好準備。

（2）冷卻泵控制

主電路中的M2為冷卻泵電動機。

在主軸電機啟動后，KM1（7-9）閉合，將開關SA2閉合，KM2吸合，冷卻泵電動機啟動，將SA2斷開，冷卻泵停止，將主軸電機停止，冷卻泵也自動停止。

（3）刀架快速移動控制

刀架快速移動電機M3采用點動控制，按下SB3，KM3吸合，其主觸頭閉合，快速移動電機M3啟動，松開SB3，KM3釋放，電動機M3停止。

（4）照明和信號燈電路

接通電源，控制變壓器輸出電壓，HL直接得電發光，作為電源信號燈。

EL為照明燈，將開關SA1閉合EL亮，將SA1斷開，EL滅。
