注意事項

一、

1、在使用機床之前，必須詳細參閱說明書，熟悉機床電氣及機械性能。

2、裝鉆夾頭時，應將主軸短圓錐及鉆夾頭內孔用汽油抹凈，不得有油污和灰塵，否則會使主軸在工作中使其表面打滑咬傷，再用木錘或銅錘在鉆夾頭下端頂緊。

3、在開動機慶前，應檢驗電機銘牌上的電壓和頻率是否和電源相符，電氣情況是否正常、接地端是否牢固可靠，

4、在工作中，當機床發生故障或有不正常聲響時應立即切斷電源、排除故障后方能繼續運行。

5、為了避免機床損壞，操作時不應超過切削能力，使其超負荷工作。

6、每次工作結束后，清除機床工作表面切屑、灰塵、并在表面涂上機油防銹.

7、不要讓兒童、參觀者靠近機床，也不要在潮濕或有堆積物的地方放置機床，同時操作者應穿戴正確，避免各種不安全的因素。

8、在電器安裝或維修中，應讓持有上崗操作證的電工進行電器安裝。

二、 主要性能及主要用途

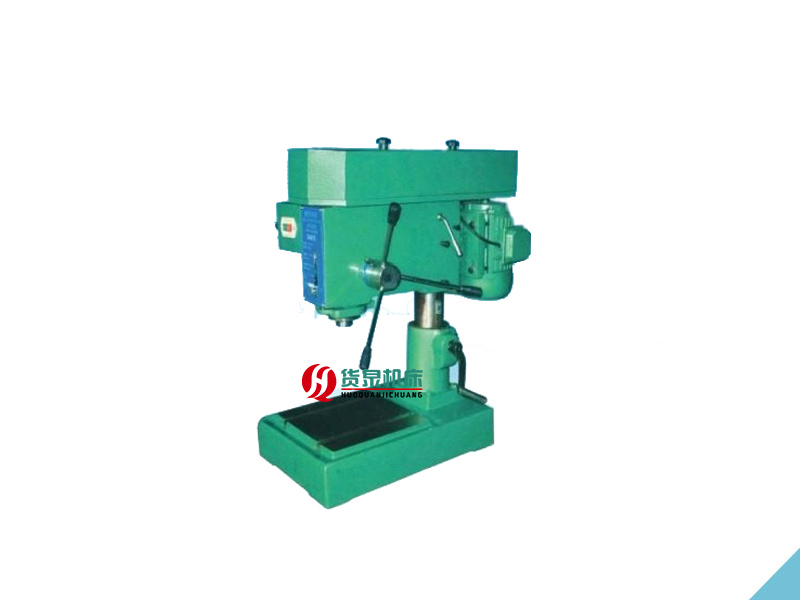

本機床采用機械摩擦離合器使主軸正反轉，比普通電機正反轉工作更平穩，噪聲更小，且具有過載保護作用，大大提高了電機的使用壽命，該機能在黑色金屬、有色金屬及非金屬材料上連續頻繁進行攻絲操作，廣泛應用于機械制造、儀器儀表、五金玩具等行業。

?

三、傳動系統

在機床后方的電機座上拆下側罩，變換三角膠帶在雙帶輪和電機輪的擋位，即可使主軸獲得不同的轉速、雙帶輪上的三角膠帶0-1400，同時帶動反轉內錐輪、空轉輪、正轉內錐輪，其中反轉內錐輪逆時針旋轉，正轉內錐輪順時針旋轉。起動機床后，主軸在高位置，上外錐輪與反轉內錐輪嚙合，主軸逆時針旋轉，工作時絲錐頂住工作，外錐輪與正轉內錐輪嚙合，主軸順時針

旋轉，絲推進入工作，堵轉或到達攻絲深度時只要輕提手柄桿，主軸逆時針旋轉線錐退出工件，三相電機應注意主軸旋向是否和上述相符，否則應換接電機接線盒中的兩相線位置。

四、調整與操作

三角膠帶張緊、移動電機座上的電機位置，可調整膠帶的松緊。三角膠帶0-1400張緊應首先松開主軸箱兩側鎖緊螺釘，然后轉動螺栓調整膠帶松緊程度適當，(不可將0-1400膠帶張得太緊，否則會使主軸位傷)，再擰緊鎖緊螺釘和螺栓上的螺母。定深、操作工件放在工作臺上，壓板放在工件上，能移動工件，如攻絲深度h1，則定深桿至拔叉垂直距離h2=h1+▲.▲為絲錐至工件距離，▲距離在5~10mm。攻絲到攻絲深度，拔叉和定深桿頂端接觸，正轉內錐輪和外錐輪脫開，主軸停轉。
