設備主要用途：
YL系列液壓拉床適用于各種機械部件的盤、套、環內孔的鍵槽、異性內孔及螺旋形花間等幾何形狀的精加工。廣泛使用于汽車、摩托車、農機、紡機、帶
鋸床、臺鉆、電動工具、園藝工具、切削工具、電動機、減速器、水泵、空調及齒輪、鏈輪、渦輪等生產制造行業，適宜于大批量生產。具有精度高、效率高等特點。
|
型號
|
電機功率
|
油缸行程
|
缸體直徑
|
泵體型號
|
活塞直徑
|
重量
|
|
單位
|
kw
|
mm
|
mm
|
?
|
mm
|
kg
|
|

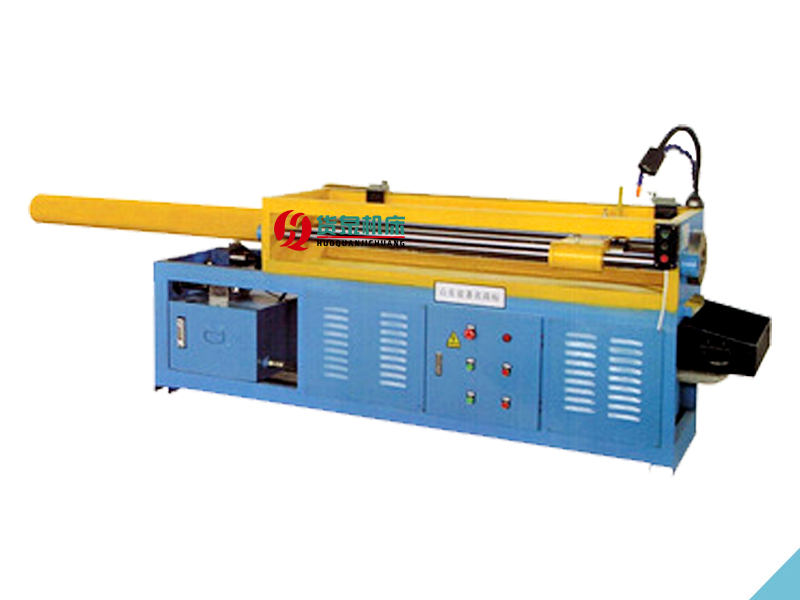

YL50T
|
11
|
1500
|
200
|
32
|
160
|
2000
|
YL50T液壓拉床采用的液壓系統，無冷卻裝置，省電，長時間工作油溫不升高。本拉床用于拉削加工幾何形狀的機械零部件的內孔、方孔、單鍵、花鍵、內齒、內四角、六角、八角軸承孔的高精度設備。操作簡單、勞動強度低、適用于批量生產。
隨著科技的不斷進步，液壓設備被越來越多的人開始使用，我們所知道的液壓設備就有液壓機、拉床等。液壓機相信很多人并不太了解，但是拉床也許我們都使用過，但它的正確操作規程很多人就不知道了，下面給大家介紹YL50T液壓拉床的正確操作規程：
1、打開外接電源，觀察液壓油位是否保持在2/3以上，并且180天需換油一次。
2、先打開拉床主電源，在打開控制箱電源，然后啟動電機與風扇空載運行5-10分鐘。
3、根據工件調節拉床工作高度，拉削速度6-9秒。
4、在拉床頂部安裝工裝，然后將工件(檢查工件完好性和是否拉過)放置其上，放入拉刀并插入插鎖固定拉刀。
5、啟動拉床拉削工件，拉削后用通止規檢工件是否合格并用記號筆畫上記號證明加工和工件是否合格。
6、清理拉刀上的金屬削。
拉床安全技術操作規程；
一．操作者必須熟練掌握拉床的操作要領和技術性能，憑經考核合格后上崗作業。
二．操作者在啟動機床前必須認真檢查液壓油箱及冷卻液箱內的油液是否足夠液壓用油不應含有凝結物、酸、堿及水分和其他有害雜質。液壓用油應經過濾器注入油箱，濾油器使用后，應用煤油洗凈。液壓油用20號機油，并且使用4至5個月后予以更換。
三．必須按潤滑圖表要求，認真做好各潤滑部位的加油潤滑工作。
四．在每次使用前，必須先讓主溜板空車往復運動數次，并將壓力表附近的放氣螺塞略松開，將油缸內空氣排除，以免主溜板爬行。
五．在拉削過程中，若系統壓力產生降壓現象，應立即通知維修工進行修理。
六．拉刀應輕拿輕放，防止拉刀斷裂。
七．各導軌面應經常保持清潔，并經常清除灰塵。
八．應根據工件選擇合理的拉刀和拉刀導套。
九．人離開機床時，必須關車停機。
十．工作臺和機床導軌上，不準堆放刀具、工具等物品。
十一．操作者發現設備故障應立即停機，及時上報車間和設備部門進行檢修，嚴禁帶病作業。
十二．下班前，操作者應按要求，認真做好設備的清潔保養，做好潤滑加油及周圍場地的清潔衛生，產品零件要安放整齊，并關閉電源。
YL50T臥式拉床液壓系統溜板移動控制不靈活的原因及相應的解決方法：
(一)產生原因
1、如果是液壓泵站液壓油泵（變量葉片泵、定量葉片泵、雙聯葉片泵）發出叫聲，則可能是換向閥呆滯或先導閥卡??；或者是先導閥上的電磁鐵螺釘和銷釘脫落。
2、如果是液壓系統中液壓油泵（東莞市金中液壓有限公司生產的液壓油泵主要有，GPY外齒輪泵、雙聯定量葉片泵、VP-SF變量葉片泵、SQP定量葉片泵、P變量柱塞泵、VP雙聯葉片泵、HVP變量葉片泵、IPH內嚙合齒輪泵、QT液壓油泵等液壓油泵）無叫聲，則是液壓油泵下部的換向閥卡住。
(二)排除方法
1、拆卸液壓站中的換向閥及其先導閥進行檢查、清洗，使滑閥在閥孔內移動靈活；若螺釘和銷釘脫落，則應重新裝上。
2、拆卸液壓系統(也稱作微型液壓泵站、液壓動力單元、小型液壓系統、液壓站等)中的換向閥進行檢查清洗，使滑閥在閥孔中移動靈活。
YL50T臥式拉床拉削時產生振動的原因及相關的解決方法：
(一)產生原因
1、拉床拉液壓系統內進入了有大量空氣。
2.L6120型臥式拉床拉液壓系統各連接面處松動，或密封件權壞，致使液壓系統產生泄露。
(二)排除方法
1、打開主油缸上的放氣螺塞，排除液壓系統及液壓油泵（液壓油泵廠家金中液壓的主要產品：液壓葉片泵、液壓齒輪泵、液壓柱塞泵、電磁閥、變量葉片泵、溢流閥、壓力閥、方向閥、節流閥、比例閥、邏輯閥）和各管件中的空氣。
2、緊固液壓泵（液壓動力單元元件：油箱、變量柱塞泵、風冷、電機、液壓油泵、接頭、外齒輪泵、液壓閥、內齒輪泵、油管、變量葉片泵、定量葉片泵、液壓泵、壓力表等）站各連接面處，或更換已損壞了的密封件，以消除泄漏。
如今，拉床設備在我們生活中的應用變的越來越廣泛，市場需求變的也越來越大，所以平時一定要做好設備的維護保養工作，這樣才能延長它們的使用壽命。那么怎樣才能正確的保養從而延長機器的使用壽命呢？下面為大家介紹保養液壓拉床的正確方法：
1、不得使用沒有經過專業培訓的人員單獨操作液壓拉床操作者必須認真閱讀和理解操作手冊，對液壓拉床的積淀原理，對液壓拉床的安裝、調試、試機、操作、保養和維護要有深入了解，并經過操作培訓，經過專門考核，確認其能力可否能勝任此工作，方可操作。
2、液壓油的選擇液壓油的質量和潔凈度以及工作粘度決定了液壓拉床液壓系統工作的可靠性，以及液壓拉床的效率、壽命、經濟性。
YL50T液壓拉床使用維護內容：
1、液壓拉床按機器的潤滑要求進行潤滑保養。
2、液壓拉床每工作一年后，應將液壓油從床身油箱中放出清洗油箱，重新加注經過過濾的液壓油，油量應該確定在油標的3/4高度處。
3、吸油管上的濾油器網，必須定期加以清理或洗滌。
4、定期檢查手柄、旋扭、按鍵是否損壞。
5、電動機必須保持清潔，電機之進風口網罩需經常保持良好的通風狀態，不可堵塞。
6、每天下班前10分鐘，對機床加油潤滑及擦洗清潔機床。
7、嚴禁非操作人員操作該設備，平時必須做到人離機停。
檢查YL50T液壓拉床各部件的方法內容：
1、拉床冷卻系統
（1）清洗冷卻液，無鐵屑，無雜物?！?/div>
（2）管路暢通清潔，牢固?！?/div>
（3）根據情況調換冷卻油。
2、拉床電器
（1）清掃電器箱、電動機。
（2）電器裝置固定整齊。
（3）限位裝置靈敏可靠。
（4）檢查電器箱，清洗電動機，根據情況調換零件。
3、拉床傳動及液壓
（1）檢查壓力表是否靈敏可靠?！?/div>
（2）檢查油質、保持良好，清洗油池?！ ?/div>
（3）檢查拉桿、螺桿、導軌是否拉毛。
（4）調整各部塞鐵間隙?！ ?/div>
（5）清洗檢查油泵、軸承及各閥類元件。
我們在使用液壓拉床的時候，要注意維護保養它，只有這樣，我們才能更長久的使用它。
注意事項：
1、本壓力機要正確接地，以單獨接地為好；
2、機器在運轉中不允許校正模具：
3、液壓油為N46號抗磨油或N46號低凝液壓油，經80~100目絲網過濾后使用，次換油時間不超過兩個月為宜，以后每六個月油一次；
4、本機工作200小時后應檢查油液清潔度，要求無異味，在白色的濾紙上滴一滴油液，油液的中心點以內無黑漬，否則應換油；
5、壓力機不得過載使用；
6、系統如出現意外泄露，消除故障后應補充足夠液壓油；
7、經常檢查泵站，油箱的清潔，嚴禁水、灰塵、異物進入油箱；
8、如轉換功能，應把系統內空氣排凈方可工作；
9、在試車及工作中如有異常應立即停機檢查；
10、油箱使用容量140L
11、切削液不只應有力地噴注向刀齒上，在工件外表面上也要有足夠的冷卻。
12、應常常調查工件拉削表面質量及拉床拉刀磨損狀況，應及時注意修磨。
13、拉床托刀架調整到與工件孔同心，不同心時要及時調理，不然會有孔的偏移和拉床拉刀折斷的風險。
故障排除；
冷卻系統有著良好的構造結構，如果不是操作不當，一般不會出現問題。如果出現切屑問題，那么一般是由于操作不當。如何避免呢？首先要利用正確的切屑方式，在把切削液放到容器里面的時候，就要注意不能全部倒?jié)M，留有空間可以讓切屑充分儲存住。否則過多的切屑就會導致削液液的空間被占用，最終導致液面的上升。對于多余的切屑進行清理，維護液壓拉床生產的清潔衛生。拉床<液壓拉床冷卻系統操作方法另一方面，要注意根據額定拉力來進行具體的拉削作業。因為在拉床的生產過程中，拉削能獲得較高的尺寸精度和較小的表面粗糙度，提高生產效率。保護好拉刀，因為鋒利的拉刀可以針對不同形狀的拉床進行加工，尤其是硬質合金可轉位拉刀在拉削效率上更高，需要額外養護。
臥式拉床安全操作規程；
1、操作者必須熟悉本設備的結構、性能和操作方法，待考試合格后，持證上崗；
2、操作者要認真做到“三好”（管好、用好、修好）、“四會”（會使用、會保養、會檢查、會排除故障）；
3、操作者必須遵守設備使用的“五項紀律”及設備維護的“四項要求”的規定；
4、操作者要隨時按照設備“巡回檢查內容”的要求對設備進行檢查；
5、按“設備潤滑圖表”規定進行加油，做到“五定”（定人、定點、定質、定時、定量），注油后將設備油杯（池）的蓋子蓋好；
6、嚴禁超規范、超負荷使用設備；
7、停機在八小時以上的設備，再次起動時應先低速運轉3-5分鐘，確認潤滑系統通暢、各部位運轉正常后，方可開始工作；
8、拉刀的行程距離不得超過長度界限，以防撞壞密封圈，產生漏油現象；
9、根據工件孔的直徑，加工長度和材料，選擇合適的拉刀及拉削行程長度和工作速度，其接觸面要清理干凈；
10、在工作負荷情況下，要檢查活塞桿上無漏油現象，若出現漏油應擰緊工作液壓缸前蓋上的法蘭盤螺絲和輔助液壓缸蓋螺絲；
11、禁止在機床運動部分及導軌面上放置任何物品，并保證有足夠的冷卻液；
12、液壓系統（包括各閥）必須保持工作正常、油壓穩定、油溫不得高于60℃；
13、工作中必須經常檢查并消除拉桿、導軌、溜板和支撐刀架等處的鐵屑、油污等雜物；
14、拉削的工件要放正，不得有傾斜現象，工作中禁止中途停車或變換行程速度；
15、工作完畢，及時把拉刀卸下清凈，將手柄置于非工作位置，切斷電源，清理機床衛生，認真執行
