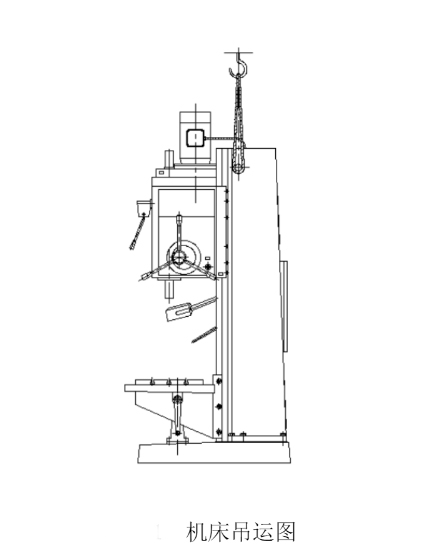

拆箱后應按圖5-1所示，用鐵棒，鋼絲繩吊運，吊運機床用的鐵棒直徑不小于φ30毫米，在機床兩側伸出的長度不小于300毫米，鋼絲繩與機床表面間應墊以軟木或氈墊。機床安裝前，須按圖5-2所示做好地基，地基凝固后，不準有空隙和裂縫，在澆鑄地基時，須予留四個截面為100×100平方毫米，深240毫米的地腳螺栓孔,并按圖示位置留下截面直徑100毫米，深80毫米的坑，以備當工作臺降到低位置時，升降絲杠伸出底座時用。還應予留一個400×300毫米，深300毫米的坑，清潔冷卻液用。機床安裝時應在靠近地腳螺栓處墊上4個寬60～80毫米，角度小于5度的墊鐵，將機床套上地腳螺栓置于墊鐵上，用水平儀在縱橫方向找平，再澆灌水泥，待水泥凝固后，將地腳螺栓的螺母緩慢而均勻地擰緊，使機床安裝水平誤差不大于0.04/1000。接上電源線及地線，用干凈布蘸煤油擦去機床的防銹油層、灰塵及臟物等，給導軌和主軸套表面涂上潤滑油，向主軸箱內注入20號機械油，并檢查各緊固螺釘是否擰緊，冷卻油管是否接好，便可試車。

?

?

一、主要危險源

1、未正確佩戴安全防護用品。

2、戴手套作業。

3、用手扶持工件鉆孔。

4、設備絕緣降低或接地不完好。

二、適用范圍

第1條本操作規程適用于立式鉆床操作人員的操作。

三、上崗條件

第2條身體健康適合本崗位要求。

第3條必須經過培訓并合格持證上崗。

第4條必須熟悉鉆床的結構、性能，能夠熟練操作。

四、安全規定

第5條作業前必須進行本崗位危險源辨識，作業時必須嚴格執行“手指口述”。

第6條嚴禁酒后上崗，班中不做與本職工作無關的事情。

第7條女工上崗前必須把頭發盤起，戴好安全帽，工作服做到 “三緊”。

第8條嚴禁戴手套作業。

第9條上崗前必須把工作臺上的雜物清理干凈，嚴禁工作臺上放工器具或有雜物。

第10條嚴禁多個工件疊加打孔。

五、操作準備

第11條檢查鉆床各潤滑部位是否完好，冷卻系統是否正常，搖臂是否在零位，操作手柄電控開關是否在斷開位置上，鉆頭是否夾緊牢固，防護裝置是否完好可靠，待一切檢查正常后方可進行操作。

第12條用工件夾具把工件夾緊牢固好，保證工件牢固可靠。

第13條開啟鉆床后先空轉3-5分鐘，確認各部位完好正常后斷開電源。

六、正常操作

第14條調整搖臂位置，核實鉆頭與打孔位置無誤后，開啟鉆床電源。同時打開冷卻水，使水嘴對準打孔位置，嚴禁缺水鉆孔。

第15條略微使勁壓下控制主軸的手柄，使鉆頭接觸到工件表面，并打出淺坑時，可適當加大手柄的壓力，使鉆頭均勻鉆入工件。

第16條在工件快要鉆透時，應減小手柄的壓力，當鉆頭穿透工件時，立即將主軸提起。

第17條使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進給時，一般按照逐漸增壓和逐漸減壓原則進行，以免用力過猛造成事故。

第18條鉆孔結束，待鉆頭完全退出工件后，斷開鉆床電源。

第19條打大深孔時，必須先用小鉆頭鉆透后才能換成大鉆頭，防止超負荷損壞鉆床。

第20條換鉆頭、夾具及裝卸工件時必須停車進行。帶有毛刺和不清潔的錐柄，不允許裝入主軸錐孔，裝卸鉆頭要用楔鐵，嚴禁用手錘敲打。

第21條工作裝置要緊固，鉆小件時，嚴禁用手扶持工件鉆孔，應用鉆臺夾牢，鉆透時應用手動進給，同時工作臺應加木墊。

第22條鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹或用嘴吹，要用刷子和鐵鉤清除。

第23條裝卡具時應清理孔徑，卸下時應用鉆卡扳子，嚴禁亂打亂敲。

第24條使用搖臂鉆床時，搖臂回轉范圍內不準有障礙物。

第25條嚴禁開車變速，鉆深孔時要倒屑，工作中不準離開機床。

七、收尾工作

第26條清理設備及現場文明衛生，將設備表面冷卻水擦拭干凈。
