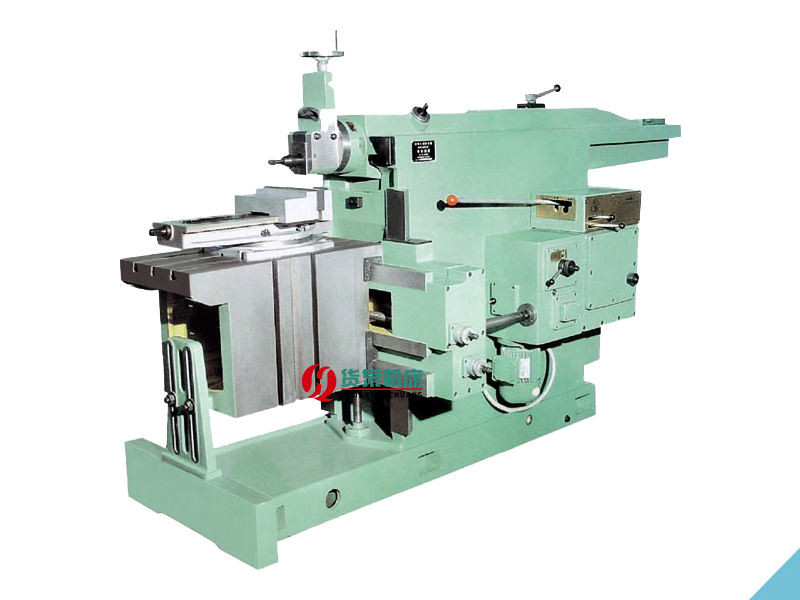

本機床用于刨削各種平面和成型面，適于單件和小批生產。
機床和主切削運動和進給運動均為液壓傳動，可無級高速，具有液壓過載保險裝置，傳動平穩、超程量小、啟動和停止靈活可靠、
機床剛性好、切削力大、換向精度高、油溫低、熱變形小、精度穩定、能適應切削和連續工作。
|
型號 |
|
|
最大刨削長度 |
700 |
|
滑枕工作行程速度（無級）（m/min） |
3-44 |
|
滑枕底面到工作臺面距離 |
80-400 |
|
最大切削力（N） |
28000 |
|
刀架最大行程 |
160 |
|
刀桿最大截面積（寬×高）（mm） |
30×45 |
|
工作臺上工作面尺寸（長×寬）（mm） |
700×500 |
|
工作臺上工作面T型槽寬度 |
22 |
|
工作臺最大水平行程 |
700 |
|
滑枕每次往復行程工作臺水平進給量范圍（無級）（mm） |
0.25-5 |
|
主電動機（kw） |
5.5 |
|
工作臺快速移動電動機（kw） |
0.75 |
|
外形尺寸（長×寬×高）（mm） |
3615×1574×1760 |
|
凈重（約）(kg) |
2800 |
機床的主要用途
牛頭刨床系普通用途刨削機床，用于各種中小型零件的平面加工。
機床的主要結構及特點
機床由床身、滑枕、搖桿、變速箱、進給箱、橫梁、工作臺及潤滑系統、電氣系統組成。
電動機通過V型帶傳動到變速機構、搖桿機構傳動滑枕、滑枕往復于床身頂面導軌內，有四級變速。導軌間隙可以借鑲條調整。滑枕前端為刀架及轉盤，刀架可以沿著刀架滑板進給。刨削斜面時，轉盤按需要回轉一定角度。
橫梁沿床身前導軌可作手動或機動的垂直進給，工作臺裝在橫梁上，工作臺可回轉±90 o（無虎鉗），沿橫梁導軌可做作手動或機動的水平進給。機動進給時，有5種進給量。橫梁及工作臺的導軌間隙，均可借鑲條調整，工作臺前端由前支承導向柱支承，用以增加工作時的穩定性。
工作臺水平或垂直進給方向由一個手柄控制。進給量可以在運轉中調整。
機床主傳動運動設有制動器，可使滑枕迅速停止在需要的位置上，機床的啟動停止及制動均由一個手柄控制。
機床變速機構、進給機構、滑枕導軌、搖桿機構均由油泵集中潤滑，供油量可按需要調整。
（1） 運動是否具有確定的運動
該機構中構件n=5。在各個構件構成的的運動副中Pl=7,Ph=0。沒有局部自由度。機構中不存在虛約束。.由以上條件可知：機構的自由度 ???F=3n-(2Pl+Ph-p')-F'=1
機構的原動件是2桿，原動件的個數等于機構的自由度，所以機構具有確定的運動。
（2）機構傳動功能的實現
根據機構圖可知，整個機構的運轉是通過由構件2、3、4所構成的曲柄搖桿機構以及構件4、5、6所構成的偏置搖桿滑塊進行傳動的。當原動件曲柄2以定角速度做轉動時，搖桿4亦在一定的角度范圍之內循環擺動，進而實現構件6即刨頭的周期性的往復的直線運動，進而實現切削的目的。
（3）主傳動機構的工作性能
可以看出該機構由于采用了曲柄滑塊機構，保證了較大的行程速度變化系數K，有著較為顯著的急回運動，從而減小了機構的周期運行時間，提高了生產效率。
通過恰當?shù)倪x取桿件長度，可以非常輕松地進行滿足刨床行程的要求。
工作行程中刨刀速度較慢,變化平緩,符合切削要求
（4）機構的傳力性能
?????該機構傳動轉角為90°，有著較佳的傳動性能，能承受較大的載荷，機構運動鏈較長，傳動間隙較大。連桿機構中的低副一般是幾何封閉對于保證機構工作的可靠性有利。但過長的傳動路線容易積累誤差且降低效率。 ?????????????????????????????????
（5） 機構的動力性能分析。
該機構有著良好的對稱性，可在運行過程中可減小震蕩，保證機構傳動的穩定性，只需要選取剛度較大的連桿，即可承受較大的切削力，且運動副為面接觸，壓強較小，磨損小。
（6） ??機構的合理性
結構合理簡單，緊湊，尺寸與質量不大，各運動副均是低副，壓強較小，可承受較大載荷，易于潤滑與維修。
（7）機構的經濟性。
?????該機構都由連桿與滑塊組成，無制作復雜與精密的構件，且各構件都可以設計成為標準構件，故制作成本較低，加工制造容易。各運動副均為低副，無需耗費較多資源對其進行保養。
